ECS 環境の準備

ここでは、ALB と ECS クラスターをセットアップします。

ALB のセットアップ

ALB 用のセキュリティグループの作成

  1. まず、ALB 用のセキュリティグループを作成します。「サービス」から「ネットワーキングとコンテンツ配信」->「VPC」を選択し、左のメニューから「セキュリティグループ」->「セキュリティグループを作成」の順に選択します。

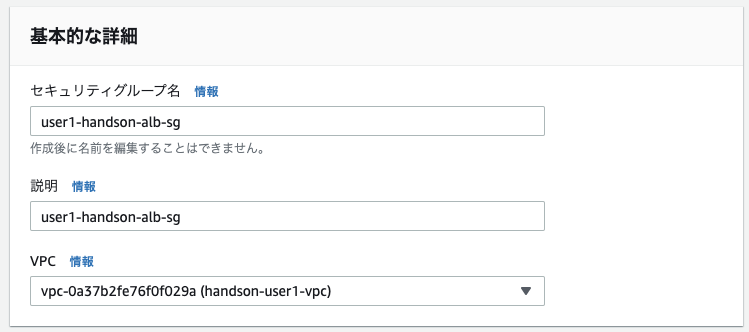

  2. セキュリティグループ名に{ユーザー名}-handson-alb-sgと入力します。説明欄にも同様に{ユーザー名}-handson-alb-sgと入力します。

  3. VPC は「VPC の作成」で作成したもの(VPC名は{HandsOnName}-{UserName}-vpcの形式)を選択します。

    2

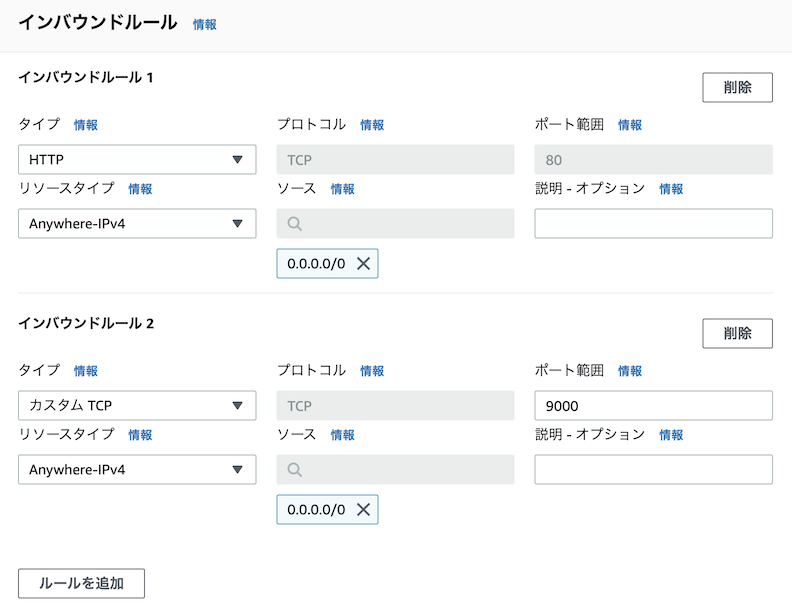

  4. 「インバウンドルール」から「ルールを追加」をクリックし、「インバウンドルール 1」で、タイプ「HTTP」を選択し、リソースタイプ「Anywhere-IPv4」を選択します。

  5. 再度「ルールを追加」を選択し、「インバウンドルール 2」で、タイプ「カスタム TCP」、ポート範囲「9000」と入力し、リソースタイプで「Anywhere-IPv4」を選択します。

    3

  6. アウトバウンドルールはデフォルトのまま、「セキュリティグループを作成」をクリックしてセキュリティグループを作成します。

ALB の作成

  1. 次に、ALB を作成します。「サービス」から「コンピューティング」->「EC2」を選択し、左のメニューから「ロードバランサー」を選択します。

  2. 「ロードバランサーの作成」を選択し「Application Load Balancer」の「作成」を選択します。

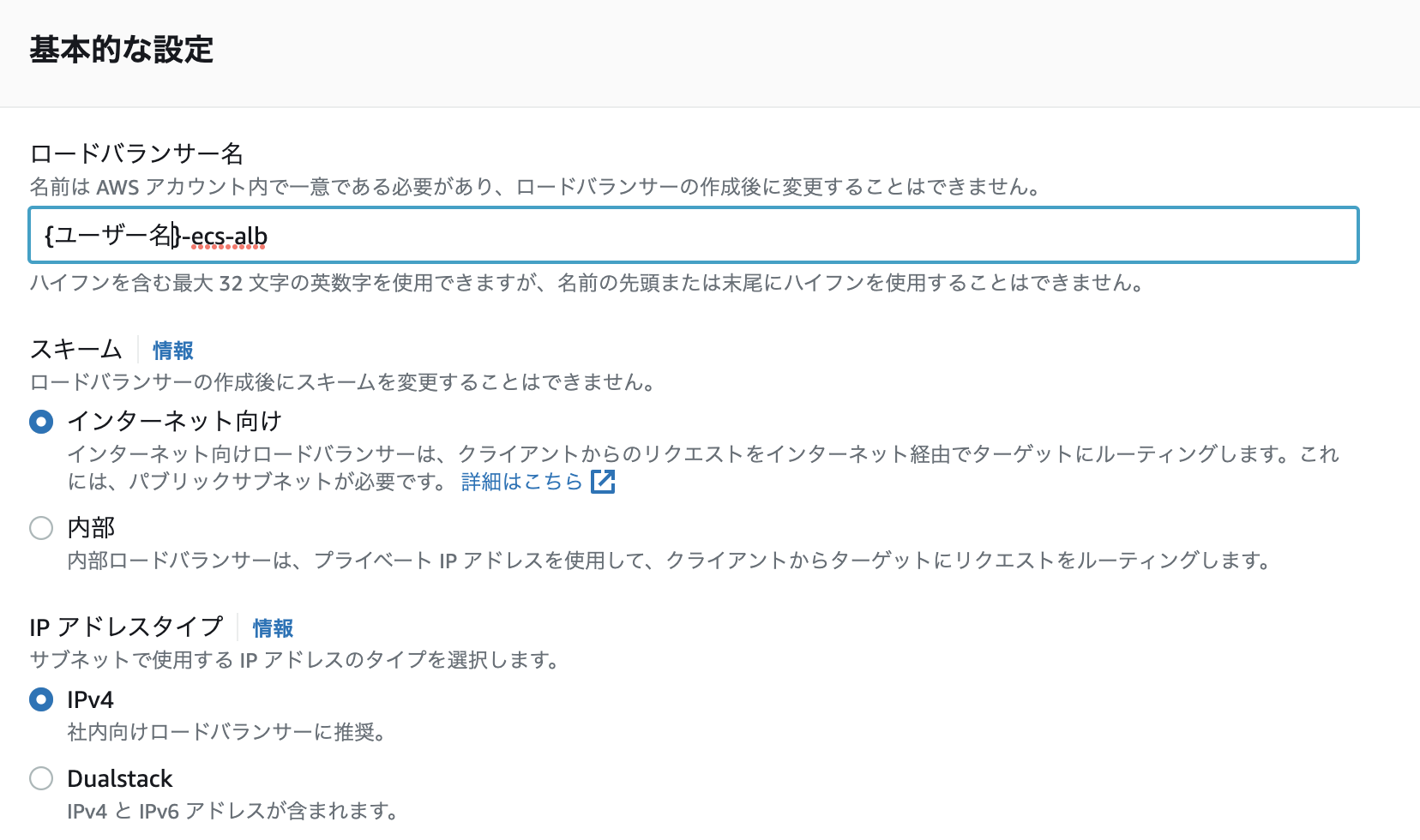

  3. 「基本的な設定」に以下のように設定し、下にスクロールします。

    • 名前：{ユーザー名}-ecs-alb

    • スキーム：インターネット向け

    5

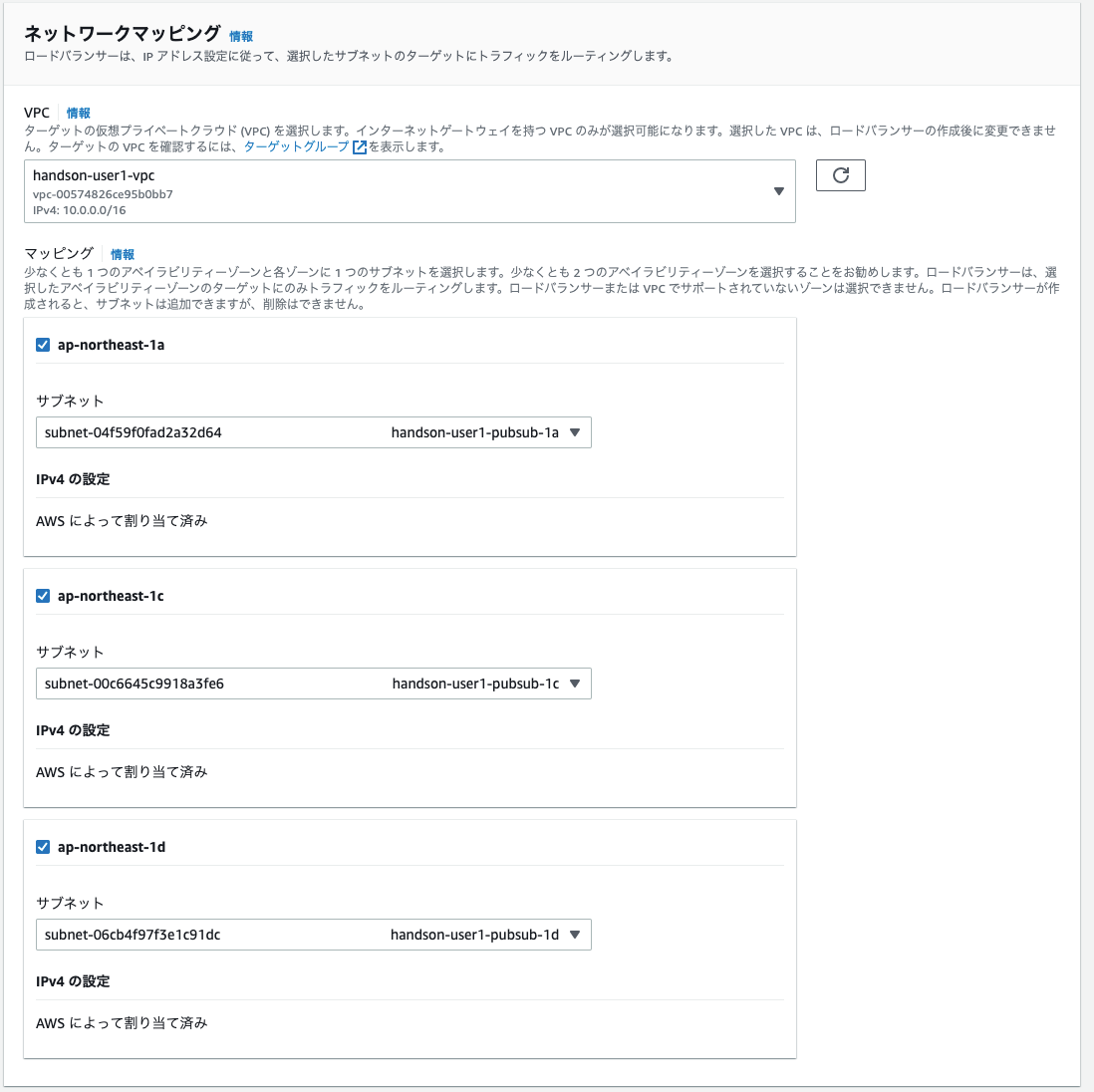

  4. 「ネットワークマッピング」に以下のように設定し、下にスクロールします。

    • VPC：VPC の作成で作成した VPC(VPC名は{HandsOnName}-{UserName}-vpcの形式)

    • マッピング：すべてのアベイラビリティーゾーンにチェック

    • サブネット：VPC と合わせて作成したパブリックサブネット 3 つ

    5

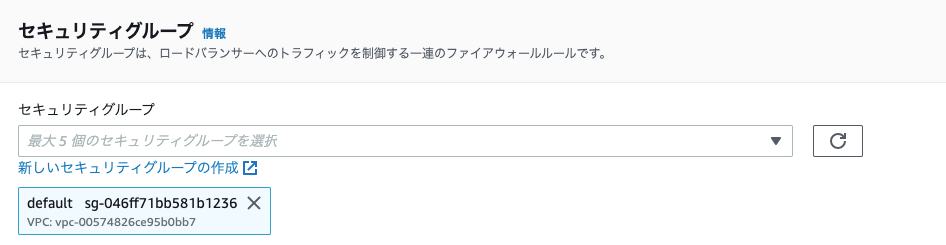

  5. 「セキュリティグループ」では、「default」と 先ほど作成したALB用のセキュリティグループ({ユーザー名}-handson-alb-sg) を選択してください。

    • 2 つのセキュリティグループが選択されていることを確認してください！

    5

  6. 「リスナーとルーティングの設定」では、ダミーのターゲットグループを作成する必要があります。

    1. ターゲットグループの作成 のリンクをクリックしてください。
    2. 別タブが開くので ターゲットグループ名 を　test に設定して次へ を押してください。
    3. 「ターゲットの登録」の画面でターゲットグループの作成 のボタンを押してください。

  7. 元のタブに戻り、デフォルトアクションの更新ボタンを押してドロップダウンからtest を選択してください。

    • ここで設定したターゲットグループは後ほど削除します。

  8. ロードバランサーの作成クリックします。ロードバランサーを表示をクリックして、ロードバランサーの一覧に遷移してください

  9. 下部の「基本的な設定」から「DNS 名」をメモしておきます。これはアプリケーションのエンドポイントとなります。

リスナーとターゲットグループの削除

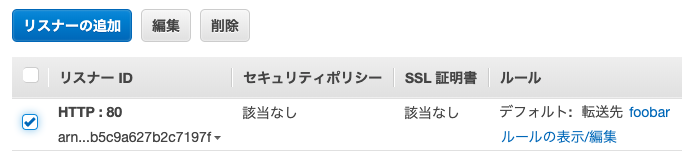

  1. ALB からリスナーを削除します。左のメニューから「ロードバランサー」を選択し、先ほど作成したALBを選択します。下部「リスナー」から「HTTP : 80」をチェックし、「削除」をクリックします。

    11

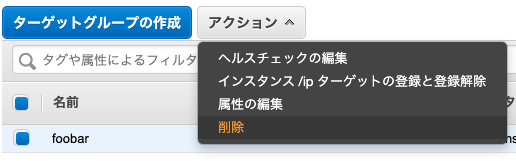

  2. 続いて、ターゲットグループを削除します。左のメニューから「ターゲットグループ」を選択し、先ほど作成したターゲットグループを選択します。「アクション」から「削除」を選択し、削除します。

    12

ECS クラスターの作成と確認

  1. ECS クラスターを作成します。「サービス」から「コンテナ」->「Elastic Container Service」を選択し、左メニュー「Amazon ECS」から「クラスター」、「クラスターの作成」を順に選択します。

  2. 「クラスターテンプレートの選択」で「ネットワーキングのみ」を選択し、次のステップに進みます。

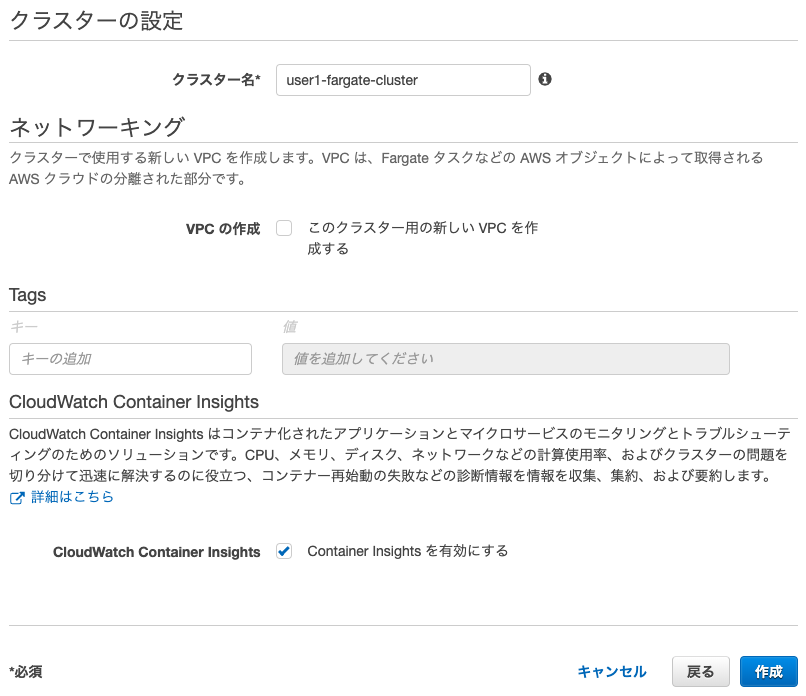

  3. 「クラスター名」に{ユーザー名}-fargate-clusterを入力し、「Container Insightsを有効にする」にチェックが入っていることを確認して、「作成」を選択します。

    14

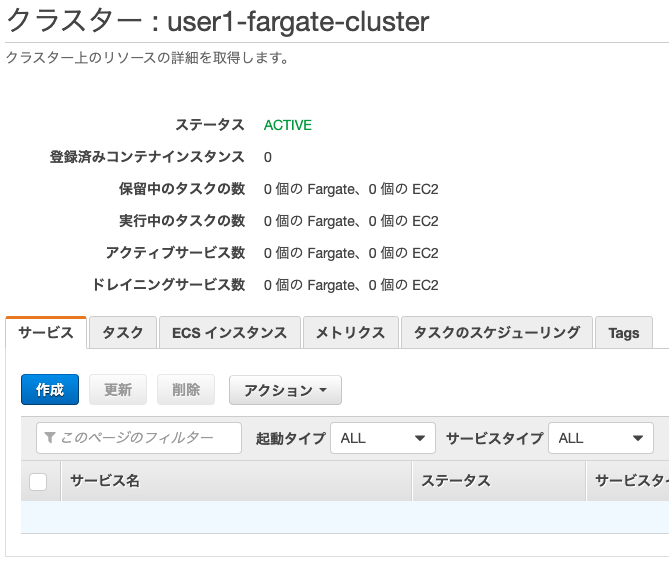

  4. 「クラスターの表示」を選択し、クラスターが作成されていることを確認します。

    15
